厚漿型環(huán)氧云鐵中間漆

　　詳情介紹:
　　產(chǎn)品名稱：厚漿型環(huán)氧云鐵中間漆
　　漆膜顏色：灰色
　　包裝規(guī)格：24+2.4kg/組
　　混合比例：10:1
　　理論涂布率：0.219 千克/平方米/100 微米
　　涂裝厚度：干膜：75-200 微米/道；濕膜：114-303微米/道
　　雙洲厚漿型環(huán)氧云鐵中間漆是雙組份厚漿型環(huán)氧云鐵涂料，成分中含有云母氧化鐵，漆膜具有優(yōu)異的屏蔽性，防腐性，耐候性。環(huán)氧云鐵中間漆主要作為大型項目的中間涂層使用，連接底漆和面漆，提高整體漆膜的防腐效果。
　　主要用途
　　厚漿型環(huán)氧云鐵中間漆適用于大型鋼結(jié)構(gòu)、橋梁、混凝土、工程機(jī)械、沿海設(shè)施、鉆井平臺等領(lǐng)域涂裝，涂裝工藝包括有氣噴涂、無氣噴涂，可厚涂施工，增加防腐特性。

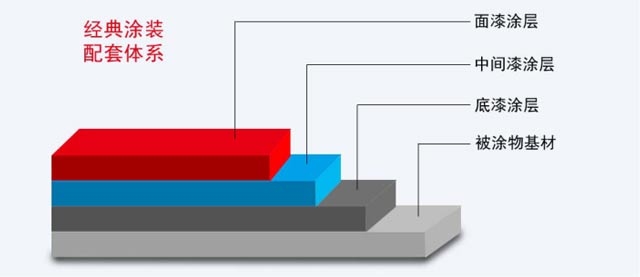

　　配套體系
　　厚漿型環(huán)氧云鐵中間漆涂裝配套底漆和面漆，達(dá)到規(guī)定膜厚，適用重防腐或長效防腐體系。
　　環(huán)氧底漆+環(huán)氧云鐵中間漆+丙烯酸聚氨酯面漆
　　環(huán)氧富鋅底漆+環(huán)氧云鐵中間漆+氟碳面漆
　　無機(jī)富鋅底漆+環(huán)氧封閉底漆+環(huán)氧云鐵中間漆+氟碳面漆
　　施工工藝
　　表面處理
　　被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達(dá)瑞典除銹標(biāo)準(zhǔn)Sa2.5級，粗糙度達(dá)30~70μm; 也可采用手工除銹方法，達(dá)瑞典除銹標(biāo)準(zhǔn)ST3級，粗糙度達(dá)30-70μm。
　　施工方法
　　環(huán)氧云鐵中間漆適合無氣噴涂、空氣噴涂、刷涂、滾涂（專用）

施工方法	噴嘴尺寸	出口壓力	稀釋比率（質(zhì)量比）
無氣噴涂	0.43mm-0.53mm	10-15Mpa	8-15%
空氣噴涂	——	——	21-32%
刷涂，滾涂	——	——	18-21%
稀釋劑	環(huán)氧稀釋劑

　　干燥時間&涂裝間隔

溫度	5℃	20℃	30℃
指觸干燥	5hrs	3hrs	2hrs
半硬干燥	16hrs	10hrs	8hrs
最小涂裝間隔	24hrs	16hrs	12hrs

　　其他項目
　　施工溫度：5℃～40℃
　　混合：使用動力工具或手動工具充分?jǐn)嚢杈鶆?br /> 　　混合比例：主劑/固化劑=10/1（質(zhì)量比）
　　貯存期限：自生產(chǎn)之日起12個月（25℃）
　　貯存于干燥陰涼的環(huán)境中，遠(yuǎn)離熱源及火源。包裝桶必須保持封閉
　　混合使用期：

溫度	5℃	20℃	30℃
時間	16hrs	8hrs	6hrs

　　安全措施
　　1、避免接觸皮膚和眼睛。
　　2、油漆接觸到皮膚，應(yīng)用溫水或者適當(dāng)?shù)那逑磩┣逑础Ｓ推峤佑|到眼睛，應(yīng)用大量水沖洗并立即就醫(yī)。
　　3、保證良好的通風(fēng)。
　　4、涂料中含有可燃物質(zhì)，請遠(yuǎn)離火花并禁止在臨近地區(qū)吸煙。
　　5、現(xiàn)場遵守一切健康安全規(guī)定。
